Котлы КЧМ

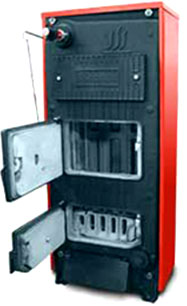

Котлы КЧМ-5 на твердом топливе

Котлы универсальные отопительные водогрейные чугунные секционные для работы на твёрдом топливе ТУ 21-469-029-95 Этот модифицированный котёл разработан специалистами ОАО «Кировский завод». Предназначен для работы на газе низкого давления (при соответствующем переоборудовании — на твердом (уголь, дрова, брикеты твердого топлива, торф и т.д.) и жидком топливе.

Отличительные особенности модели:
  • Конвективный дымоход оригинальной конструкции (с вертикальными каналами и оребренными поверхностями). Конструкция дымохода оптимизирована для работы на всех видах топлива, и обеспечивает максимальный КПД при переводе с одного вида топлива на другое, а также удобство чистки. Растопочный шибер позволяет при низкокачественном плохо разгорающемся топливе быстро прогреть дымовую трубу, "разогнать" топку и обеспечить максимальную тягу. Загрузочная и шуровочная дверцы со значительно увеличенными живыми сечениями проемов. В конструкции щитка шуровочной дверцы применен стопорный механизм, предотвращающий самооткрывание щитка при шуровке топлива. Декоративный кожух легкосъемной конструкции, имеет экологически чистое термостойкое полимерное покрытие и мощную теплоизоляцию;
  • Изменена конструкция крепления декоративного кожуха, что упрощает транспортно-монтажные работы; Газоплотный зольник, препятствует нештатным подсосам воздуха и увеличивает эксплуатационный КПД котла. Аксессуары: новый принцип комплектования котла вспомогательным оборудованием, по степеням комфортабельности, позволяет расширить модельный ряд котлов не только по мощности, но и по функциональным особенностям, уровню автоматизации и стоимости. Расчетным топливом для котлов (Т) является сортированный антрацит по ГОСТ 8188-87. Допускается использование других видов топлива: бурый уголь по ГОСТ 14834-86; каменный уголь по ГОСТ 8163-87;
  • дрова по ГОСТ 3243-88; брикеты торфа по ГОСТ 9963-84; фрезерный торф по ГОСТ 13672-76 и т.д. К сведению! При использовании несортированного антрацита (с большим содержанием пыли и мелкой фракции) теплопроизводительность котла может снизится на 15%, при использовании бурого угля — на 10-15%, сухих дров (при влажности 15-20%) — на 18-20%, сырых дров (при влажности 70-80%) — на 60-70% от номинальной производительности Для приближенного расчета можно расхода топлива можно использовать следующие значения теплотворной способности топлива: дрова сухие 12 МДж/кг, бурый уголь 12 МДж/кг, торф 11 МДж/кг, каменный уголь 26 МДж/кг, антрацит 30 МДж/кг, условное топливо 29 МДж/кг. По требованию заказчика котлы комплектуются: тягорегулятором с комплектом установочных деталей; дутьевым вентилятором с комплектом установочных деталей; автоматикой безопасности и регулирования.
Комбинированный котел КЧМ-5 КОМБИ, 3 СЕКЦИИ

технические характеристики
газ
твердое пливо*
жидкое опливо
теплопроизводительность, кВт
27,0
21,0
27,0
отапливаемая площадь, м2
270
210
270
КПД, %
87,0
77,6
87,0
ориентировочный расход топлива
3,1 м3
35 кг
(среднесут. сезонный)
2,7 кг/ч
вес, кг
244
габаритные размеры, см
500 (ширина) Х 715 (глубина) Х 1150 (высота

Комбинированный котел КЧМ-5 КОМБИ, 4 СЕКЦИИ

технические характеристики
газ
твердое пливо*
жидкое топливо
теплопроизводительность, кВт
38,5
30,0
38,5
отапливаемая площадь, м 2
385
300
385
КПД, %
87,3
78,3
88,0
ориентировочный расход топлива
4,4 м 3
50 кг
(среднесут. сезонный)
3,8 кг/ч
вес нетто (базовая компл.), кг
310
габаритные размеры, см
500 (ширина) Х 835 (глубина) Х 1150 (высота)

Комбинированный котел КЧМ-5 КОМБИ, 5 СЕКЦИЙ

технические характеристики
газ
твердое топливо*
жидкое топливо
теплопроизводительность, кВт
50,0
40,0
50,9
отапливаемая площадь, м2
500
400
500
КПД, %
87,9
78,8
88,8
ориентировочный расход топлива
5,7 м3
70 кг
(среднесут. сезонный)
4,9 кг/ч
вес нетто (базовая компл.), кг
382
габаритные размеры, см
500 (ширина) Х 955 (глубина) Х 1150 (высота)

Комбинированный котел КЧМ-5 КОМБИ, 6 СЕКЦИЙ

технические характеристики
газ
твердое топливо*
жидкое топливо
теплопроизводительность, кВт
61,5
50,0
62,9
отапливаемая площадь, м2
615
500
620
КПД, %
88,0
79,2
89,2
ориентировочный расход топлива
7,0 м3
85 кг
(среднесут. сезонный)
6,0 кг/ч
вес нетто (базовая компл.), кг
442
габаритные размеры, см
500 (ширина) Х 955 (глубина) Х 1150 (высота)

Комбинированный котел КЧМ-5 КОМБИ, 7 СЕКЦИЙ

технические характеристики
газ
твердое топливо*
жидкое топливо
теплопроизводительность, кВт
73,0
60,0
75,0
отапливаемая площадь, м2
730
600
750
КПД, %
88,2
79,6
89,5
ориентировочный расход топлива
8,3 м3
105 кг
(среднесут. сезонный)
7,2 кг/ч
вес нетто (базовая компл.), кг
508
габаритные размеры, см
500 (ширина) Х 1195 (глубина) Х 1150 (высота)

Комбинированный котел КЧМ-5 КОМБИ, 8 СЕКЦИЙ

технические характеристики
газ
твердое топливо*
жидкое топливо
теплопроизводительность, кВт
84,5
70,0
87,0
отапливаемая площадь, м2
845
700
870
КПД, %
88,5
79,8
89,6
ориентировочный расход топлива
9,6 м3
125 кг
(среднесут. сезонный)
8,3 кг/ч
вес нетто (базовая компл.), кг
574
габаритные размеры, см
500 (ширина) Х 1315 (глубина) Х 1150 (высота)

Комбинированный котел КЧМ-5 КОМБИ, 9 СЕКЦИЙ

технические характеристики
газ
твердое топливо*
жидкое топливо
теплопроизводительность, кВт
96,0
80,0
99,5
отапливаемая площадь, м2
960
800
995
КПД, %
88,7
80,0
90,2
ориентировочный расход топлива
10,9 м3
140 кг
(среднесут. сезонный)
9,0 кг/ч
вес нетто (базовая компл.), кг
640
габаритные размеры, см
500 (ширина) Х 1435 (глубина) Х 1150 (высота)


ГУ "Контур 3 (4)" предназначен для перевода котлов типа КЧМ-5 и КЧМ-5 Комби, работающих на твердом или жидком топливе на газообразное. Данные устройства являются    инжекционными горелками, которые предназначены для сжигания природного газа низкого давления  (сжиженного газа – по отдельному заказу). Данные горелки комплектуются газовыми автоматиками регулирования и безопасности типа САБК   или КАРЭ:



ЭЛЕКТРОНЕЗАВИСИМАЯ ГАЗОВАЯ АВТОМАТИКА "САБК"

Энергонезависимая автоматика регулирования и безопасности САБК применяется для управления отопительными водогрейными котлами или аппаратами теплопроизводительностью от 10 до 100 кВт, работающим на природном газе низкого давления. САБК устанавливаются на комбинированные котлы (твердое топливо/газ) типа КЧМ - 5 "Комби" и газовые КЧМ -7 "Гном", "Минитерм", а также на ряд других котлов.Автоматика САБК  предназначена для обеспечения безопасной работы газоиспользующей установки, экономичного сжигания газа горелками, отключения газоиспользующего оборудования в случае прекращения подачи газа, погасания контролируемого пламени запальной горелки, отсутствия тяги в дымоходе, а также для автоматического поддержания нужной температуры теплоносителя в системе отопления по желанию пользователя.

Автоматика САБК относится к пневматическим контролирующим и регулирующим устройствам прямого действия, работающим без внешнего источника энергии, в ней используется энергия проходящего в системе потока газа.Вся продукция сертифицирована: сертификат РОСС RU АЯ43.В05655

ЭЛЕКТРОУПРАВЛЯЕМАЯ ГАЗОВАЯ АВТОМАТИКА КАРЭ-50

Предназначена для установки на отопительных водогрейных котлах и других видах отопительного оборудования, работающих на природном газе низкого давления с тепловой мощностью газогорелочных устройств до 100 кВт. Обеспечивает безопасную работу отопительного оборудования, автоматическое поддержание заданной температуры



Общий сайт на продукцию можно посмотреть в разделе прайс-лист.
Наличие и цены уточняйте у менеджеров по тел.: (4922)43-15-33; 43-25-33.
