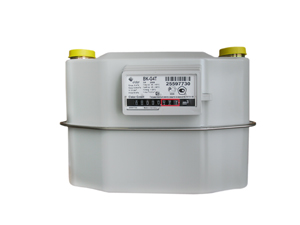

Счетчик газа BK G6Т диафрагменный бытовой с температурной коррекцией


Назначение: счетчики предназначены для коммерческого учёта объема потребляемого газа
Измеряемая среда: метан, пропан, бутан и другие неагрессивные, возможно неоднородные по химическому составу газы.
Область применения: в ЖКХ, бытовом хозяйстве и на малых предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Принцип работы счетчика газа BK (ВК) G6Т:

Счетчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчётчного устройства. Конструктивно заложена возможность термокоррекции.

Принцип работы диафрагменного бытового счетчика газа BK (ВК) G6Т основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное выдавливание газа из рабочих камер. Кривошипно-шатунный механизм превращает поступательное движение диафрагм во вращательное, которое через муфту передаётся счетному устройству.

Для коррекции влияния температуры газовой среды на показания отсчётного устройства в конструкции счётчиков BK (ВК) G6Т используется устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа, отличных от нормальной температуры по ГОСТ 2939-63, воздействует на объем измерительных камер и благодаря этому, осуществляет приведение объема потребляемого газа к стандартным условиям.




Отличительной особенностью счётчика газа BK (ВК) G6Т является наличие в конструкции особого золотникового распределителя шиберного типа. Небольшие габариты золотников, тонкие перегородки распределителя газа позволяют получить высокую точность измерений и обеспечивают низкую восприимчивость счётчика к загрязнениям среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счетчик оснащён устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчиков газа BK (ВК) G4Т применены самые передовые и высококачественные технологии и материалы, что определяет очень слабую потерю давления, малый уровень шума при работе, минимальный износ подвижных деталей, высокую антикоррозионную стойкость, а также его высокую чувствительность.

Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Возможно дооснащение диафрагенного счетчика газа BK (ВК) G6Т электронным термокорректором ТС-210 или ТС-90/К. Для чего на входной патрубок счетчика устанавливается набор деталей для монтажа, который оснащен гильзой датчика температуры для установки корректора и накидной гайкой для крепления к счетчику.

Технические характеристики счетчика газа BK (ВК) G6Т:

Параметры G6Т
Номинальный расход Qном. 6
Максимальны расход Qмакс. 10
Минимальный расход Qмин. 0,06
Относительная погрешность при расходе.
От Qмин. до 0,1 Qном. % +/-3
Свыше 0,1 Qном. до Qмакс. % +/- 1,5
Максимальное рабочее давление кПа 50
Температура окружающей среды С -40...+50
Масса 3,5
Межповерочный интервал, лет. 10
Межосевое растояние, мм. 250
Габаритные размеры 276*326*190
Ду, мм 32



Производитель: Германия


Общий сайт на продукцию можно посмотреть в разделе прайс-лист.
Наличие и цены уточняйте у менеджеров по тел.: (4922)43-15-33; 43-25-33.
