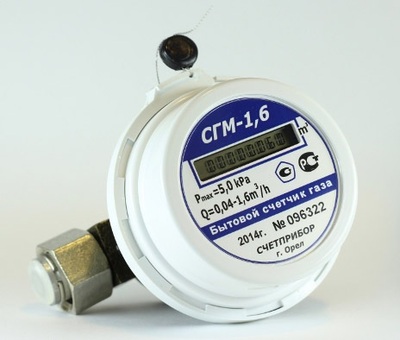

Счетчик газа СГМ-1,6


Изготовитель: ЗАО Счётприбор (г.Орёл)

Назначение: Счетчик газа СГМ-1,6 предназначен для измерения объема газа при учете потребления природного или сжиженного газа ( а также других газов, не агрессивных к материалам счетчика) индивидуальными потребителями.

Основная нагрузка: 4-х комфорочные газовые плиты с духовкой.

Применяемый метод измерений – косвенный, основан на подсчете частоты колебаний, создаваемых струйным автогенератором, которая пропорциональна потоку газа, прошедшего через счетчик.

Счетчик эксплуатируется при температуре окружающего воздуха от минус 10°С до 50°С, относительной влажности воздуха не более 95% при температуре 35°С.

Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра. Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.

Счетчик устанавливается как на вертикальном, так и на горизонтальном газопроводе.

Направление потока газа обозначено стрелкой на корпусе счетчика.

ВНИМАНИЕ! Счетчик не должен испытывать нагрузок от газопровода (изгиб, сжатие, растяжение, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы.

ВНИМАНИЕ! После установки счетчика проведение сварочных работ на газопроводе не допускается.

Технические характеристики газового счетчика СГМ-1,6

Наименование параметраЕдиница измерения Значение параметра
Минимальный объемный расход, Qmin м3/ч 0,04
Максимальный объемный расход, Qmax м3/ч 1,6
Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: Qmin ≤ Q < 0,2·Qmax 0,2·Qmax ≤ Q ≤ до Qmax % 3,0 1,5
Цена деления младшего разряда индикаторного устройства м3 0,001
Вес импульса м3 0,01
Максимальное рабочее избыточное давление газа, Рmax кПа5
Потеря давления газа при Qmax, не более кПа 1,3
Температура измеряемой среды º С от - 10 до + 50
Условия эксплуатации: температура окружающего воздуха относительная влажность, не более атмосферное давление º С % кПа от - 10 до + 50 80 от 84 до 106,7
Емкость индикаторного устройствам3 99999,999
Напряжение электропитания от литиевой батареи В 3,6
Срок службы литиевой батареи, не менеелет 12
Габаритные размеры, не более: - длина - ширина - высотамм 110 84 82
Присоединительная резьба по ГОСТ 6357-81 дюйм 1/2
Масса счетчика, не более кг0,6
Диаметр условного прохода мм 15
Средний срок службы, не менее лет 12
Средняя наработка на отказ, не менее ч 210000





Общий сайт на продукцию можно посмотреть в разделе прайс-лист.
Наличие и цены уточняйте у менеджеров по тел.: (4922)43-15-33; 43-25-33.
